Elektrik enerjisi, kontrol altında tutulduğu sürece modern yaşamın temel itici gücüdür; ancak planlanan rotasından çıktığı anda hem insan hayatı hem de elektronik sistemler için acımasız ve tahrip edici bir fiziksel güce dönüşür. Tesisatınızdaki elektriğin bu yıkıcı etkilerinden korunmanın en temel, en rasyonel ve fiziki olarak en kesin yolu topraklama sistemidir. Elektrik tesisatlarında oluşabilecek izolasyon hataları, aşırı gerilim dalgalanmaları veya yıldırım düşmesi gibi acil durumlarda, serseri akımın insan bedeni üzerinden değil, güvenli bir hat üzerinden doğrudan toprağa aktarılmasını sağlayan bu altyapı, binaların en önemli güvenlik kalkanıdır. Bu hayati koruma mekanizmasının sıfırdan kurulması, mevcut sistemin test edilmesi veya altyapıdaki kopuklukların onarılması işlemleri, kesinlikle amatör müdahalelere kapalıdır ve mutlak suretle uzman bir Kayseri elektrikçi firması tarafından gerçekleştirilmelidir. Topraklama, cihazların çalışması için değil, cihazları kullanan insanların hayatta kalması için tesis edilen teknik bir zorunluluktur.
Elektrik akımının doğası gereği, kaynaktan çıkan elektronlar her zaman devrelerini tamamlamak için fiziki toprağa ulaşma eğilimindedir. Akım, toprağa ulaşmak için kendi önüne çıkan yollar arasında daima direnci en düşük olanı seçer. Sağlıklı bir tesisatta bu düşük dirençli yol, prizlerinizden başlayıp ana panoya, oradan da binanın temelindeki bakır çubuklara kadar uzanan sarı-yeşil renkli koruma iletkenidir. Aşağıda, topraklamanın fiziksel çalışma prensibini, topraklama direncinin neden kritik değerlerin altında tutulması gerektiğini, eksikliğinde yaşanacak kaçınılmaz tehlikeleri ve periyodik ölçümün yasal önemini detaylı olarak inceleyeceğiz.
Topraklama Sisteminin Fiziksel Çalışma Prensibi
Topraklama, gerilim altında olmayan ancak izolasyon hatası durumunda elektrik akımına maruz kalabilecek metal cihaz gövdelerinin, iletken bir kablo ağı ile doğrudan yeryüzüne bağlanması işlemidir. Evinizdeki çamaşır makinesi, bulaşık makinesi, buzdolabı veya endüstriyel bir torna tezgahı metal dış aksamlara sahiptir.
Cihazın içindeki faz kablosunda zamanla bir erime, titreşim kaynaklı soyulma veya su teması meydana geldiğinde, elektrik akımı doğrudan cihazın metal gövdesine sızar. Tesisatınızda topraklama yoksa, o cihaza dokunduğunuz an elektrik akımı toprağa ulaşmak için direnci nispeten düşük olan insan vücudunu bir köprü olarak kullanır ve elektrik çarpması gerçekleşir. Ancak tesisatınızda standartlara uygun bir topraklama hattı varsa, sızan akım insan vücudu (ortalama 1000 ile 2000 Ohm direnç) yerine, direnci sıfıra yakın olan bakır topraklama kablosunu tercih eder. Akım hızla toprağa akar, bu sırada hattan geçen aşırı akım veya kaçak akım rölesi devreyi keserek sistemi tamamen güvenli hale getirir.
Topraklama Eksikliğinin Yaratacağı Ölümcül Tehlikeler
Altyapısında topraklama bulunmayan veya topraklama kablosu buat içinde kopmuş binalar, içinde yaşayanlar için saatli bir bomba niteliği taşır. Bu eksiklik sadece insan hayatını değil, cihazların elektronik donanımlarını da doğrudan tehdit eder.
1. İnsan Hayatına Yönelik Direkt Tehditler
Temel fonksiyonu koruma olan bu sistemin yokluğunda dokunma gerilimi ve adım gerilimi adı verilen tehlikeler ortaya çıkar. Özellikle ıslak zeminli banyo ve mutfaklarda topraklaması olmayan bir elektrikli şofbene veya çamaşır makinesine dokunmak, doğrudan şebeke fazına çıplak elle dokunmakla eşdeğerdir. Islak cildin elektrik direnci çok düşük olduğu için, üzerinden geçen akım milisaniyeler içinde kalp ritmini bozar ve solunum durmasına yol açar. Tesisatınızda iki telli (sadece faz ve nötr) eski tip kablolar varsa, can güvenliğiniz için sistemi acilen yenilemek üzere elektrik tesisatı ve tadilat işleri prosedürlerini başlatmalısınız.
2. Elektronik Cihazların ve Ana Kartların Yanması
Topraklama sadece kaçak akımı değil, aynı zamanda şebekedeki parazitleri, statik elektriği ve aşırı gerilim dalgalanmalarını da sönümleyerek toprağa aktarır. Topraklaması zayıf olan bir bilgisayar kasasında dokunduğunuzda hafif bir iğnelenme hissedersiniz. Bu statik elektrik boşalamadığı için cihazın anakartında birikir ve zamanla mikroişlemcilerin tamamen yanmasına neden olur. Kombi ana kartlarının sık sık arızalanmasının ardındaki en büyük gizli neden, prizlerdeki topraklama iletkenliğinin zayıf olmasıdır.
Topraklama Direnci Nedir ve Neden Düşük Olmalıdır?
Bir binada sarı-yeşil kabloların prizlere bağlanmış olması, o binada sağlıklı bir topraklama olduğunu tek başına garanti etmez. Sistemin çalışabilirliğini belirleyen yegane fiziksel büyüklük topraklama direncidir. Toprak kendi başına mükemmel bir iletken değildir. Bizim amacımız, binanın temeline yerleştirdiğimiz bakır levhalar, kazıklar veya galvaniz şeritler vasıtasıyla toprağa akımın kolayca geçebileceği geniş bir temas yüzeyi sağlamaktır.
Sistemin toprağa geçişe gösterdiği bu zorluğa topraklama geçiş direnci denir ve birimi Ohm olarak ifade edilir. Direnç ne kadar yüksekse, akımın toprağa akması o kadar zorlaşır ve tehlike artar. İdeal bir ev veya iş yeri tesisatında topraklama direncinin sınır değerlerin (genellikle 2 Ohm ile 5 Ohm arası, kullanım alanına göre değişir) çok altında olması istenir. Zamanla toprağın kimyasal yapısının değişmesi, kuraklık, yeraltı sularının çekilmesi veya bakır çubukların korozyona uğraması bu direnci tehlikeli seviyelere yükseltebilir.

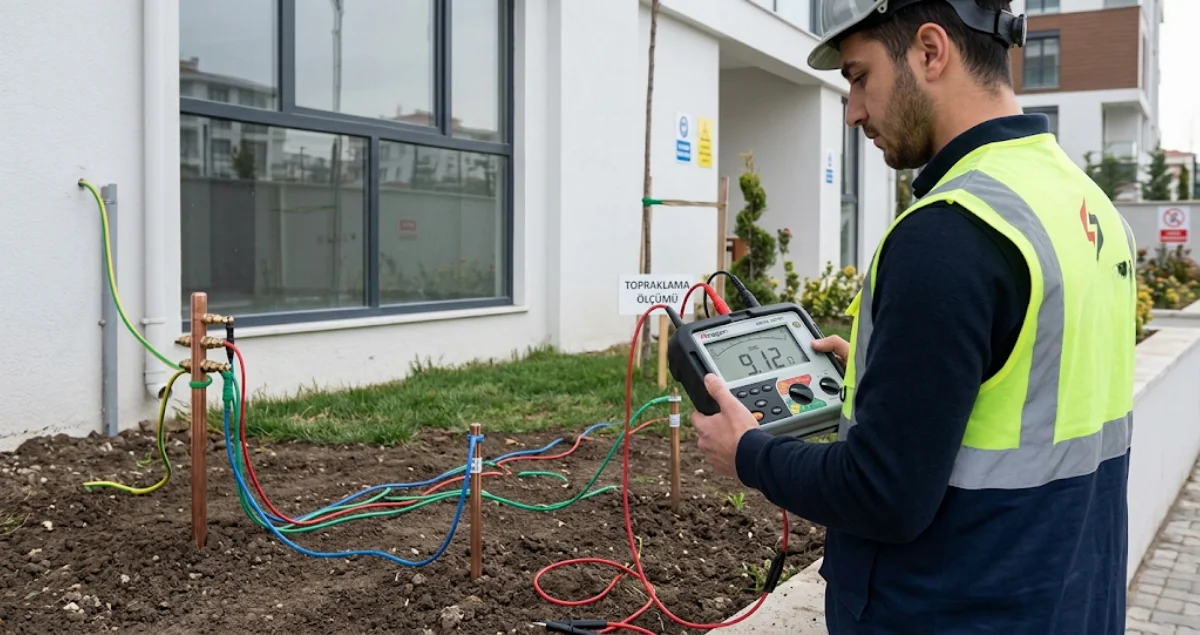

Meger Cihazı ile Topraklama Ölçümü ve Kontrolü
Topraklama sisteminin kalitesi gözle veya basit bir kontrol kalemiyle anlaşılamaz. Bir prizdeki nötr ve faz bağlantısını kontrol kalemi algılayabilir ancak toprağın geçiş direncini ölçemez. Bu işlem için Meger (Topraklama Direnci Ölçüm Cihazı) adı verilen özel kalibrasyonlu mühendislik aletleri kullanılır. Bu cihazlarla toprağa referans kazıkları çakılır ve tesisatın ana barası ile toprak arasındaki direnç değeri matematiksel olarak hesaplanır.
Elektrik İç Tesisleri Yönetmeliği gereğince iş yerlerinde yılda en az bir kez, konutlarda ise tesisat yenilemelerinde topraklama ölçümü yapılması yasal ve fiziksel bir zorunluluktur. Yapılan ölçümlerde direnç yüksek çıkarsa, toprağa ilave bakır çubuklar çakılmalı veya kimyasal direnç düşürücü tozlar kullanılarak değerler standartların altına çekilmelidir. Prizlerinizde voltaj dalgalanması yaşıyor veya cihazların metal gövdelerinden elektrik çarpıldığınızı hissediyorsanız, vakit kaybetmeden elektrik arıza onarımı hizmeti talep ederek tesisatınızın izolasyon ve direnç testlerini yaptırmalısınız.
Sık Sorulan Sorular
Kalorifer peteğine veya su borusuna kablo bağlayarak topraklama yapılabilir mi?
Bu, elektrik tesisatında yapılabilecek en cahilce ve en ölümcül hataların başında gelir. Doğalgaz borularına veya metal su borularına elektrik bağlamak, olası bir kaçak akımda tüm binanın doğalgaz sistemini veya sularını elektrikle yükler. Bu durum tüm apartman sakinlerinin çarpılmasına ve devasa gaz patlamalarına yol açar. Topraklama sadece bu iş için özel olarak üretilmiş yalıtımlı bakır kablolar ve toprağa gömülmüş bakır kazıklar ile yapılmalıdır.
Eski binamızda topraklama hattı yok, sıfırdan yaptırmak mümkün mü?
Evet, her binaya sonradan topraklama sistemi entegre edilebilir. Bunun için binanın bahçesine veya uygun bir zeminine belirlenen derinlikte topraklama çubukları çakılır. Buradan alınan kalın kesitli saf bakır ana iletken, binanın ana elektrik panosuna taşınır. Ana panodan da daire içindeki linyelere sarı-yeşil topraklama kabloları çekilerek prizlere dağıtılır. Bu işlem mutlaka projelendirilerek uygulanmalıdır.
Sıfırlama denilen yöntem topraklama yerine geçer mi?
Sıfırlama, priz içinde topraklama pimi ile nötr hattının kısa bir kabloyla birbirine bağlanması işlemidir ve son derece tehlikelidir. Eski binalarda topraklama çekmekten kaçınmak için sıkça yapılmış bir hatadır. Sokaktaki elektrik direğinde nötr hattı koparsa veya evde bir tadilat sırasında faz ile nötrün yeri yanlışlıkla ters bağlanırsa, prizdeki tüm cihazların metal gövdesine doğrudan 220 Volt faz elektriği verilir. Sıfırlama sahte ve yasak bir koruma yöntemidir, kesinlikle iptal edilmelidir.
