Ev ve iş yerlerindeki elektrik altyapısının en kritik mekanik güvenlik duvarı otomatik sigortalardır. Tesisatınızda dolaşan akımın fiziksel sınırları aştığı durumlarda devreyi keserek yangınları ve donanım hasarlarını önleyen bu cihazlar, doğru kalibre edilmediklerinde işlevlerini tamamen yitirirler. Tesisatınızın ihtiyaç duyduğu koruma seviyesini belirlemek amatör tahminlerle değil, sistemin karakteristik yapısına uygun kesin mühendislik hesaplamalarıyla yapılmalıdır. Can ve mal güvenliğinizi doğrudan etkileyen bu tür donanım seçimlerinde rasyonel hareket etmeli ve mutlaka uzman bir Kayseri elektrikçi firmasından profesyonel destek almalısınız. Piyasada en sık karşılaşılan B tipi ve C tipi sigortalar arasındaki fark, sadece üzerlerindeki harflerden ibaret değildir; bu sınıflandırma sigortanın elektriksel tepki süresini ve hangi karakterdeki cihazı koruyabileceğini belirleyen en temel teknik parametredir.
Elektrik tesisatındaki cihazlar farklı güç tüketim profillerine sahiptir. Bir akkor flamanlı ampul çalıştığı andan itibaren sabit bir akım çekerken, bir klima kompresörü ilk çalışmaya başladığı saniye normal akımının katbekat fazlasını hattan çeker. Sigortanın görevi, bu anlık yüklenmelerin normal bir çalışma rutini mi yoksa tehlikeli bir kısa devre mi olduğunu ayırt etmektir. İşte B ve C tipleri arasındaki mühendislik ayrımı tam olarak bu algılama ve tepki verme eşiğinde başlar. Yanlış eğri tipine sahip bir şalter kullanmak, ya cihazlarınızın sürekli elektriğinin kesilmesine ya da olası bir yangın durumunda sistemin tepkisiz kalmasına neden olur. Aşağıda bu iki devre kesici tipinin fiziksel çalışma mantığını, kullanım alanlarını ve doğru donanım seçimi için uygulanması gereken net kuralları detaylıca inceleyeceğiz.
Otomatik Sigortaların Çalışma Prensibi: Termik ve Manyetik Koruma
B ve C tipi ayrımını anlamak için sigortaların iç yapısındaki çift kademeli koruma sistemini bilmek gerekir. Minyatür devre kesiciler (W otomatlar) aşırı yükleri termik sistemle, kısa devreleri ise manyetik sistemle engeller.
Termik koruma, linyeden geçen akım nominal kapasitenin biraz üzerine çıktığında (örneğin 16 Amperlik sigortadan 20 Amper geçmeye başladığında) devreye girer. İçerideki bimetal şerit ısınarak yavaşça bükülür ve belirli bir süre sonra mekanizmayı tetikleyerek şalteri indirir. Manyetik koruma ise hattın kısa devre olması durumunda devreye girer. Yüzlerce amperlik devasa akım aniden hattan geçmeye çalıştığında, sigorta içindeki bobin saniyenin binde biri hızında elektromanyetik bir kuvvet üreterek devreyi anında keser. B ve C tipi sigortalar termik korumada aynı davranırken, manyetik korumanın hangi akım şiddetinde devreye gireceği konusunda birbirlerinden tamamen ayrılırlar.

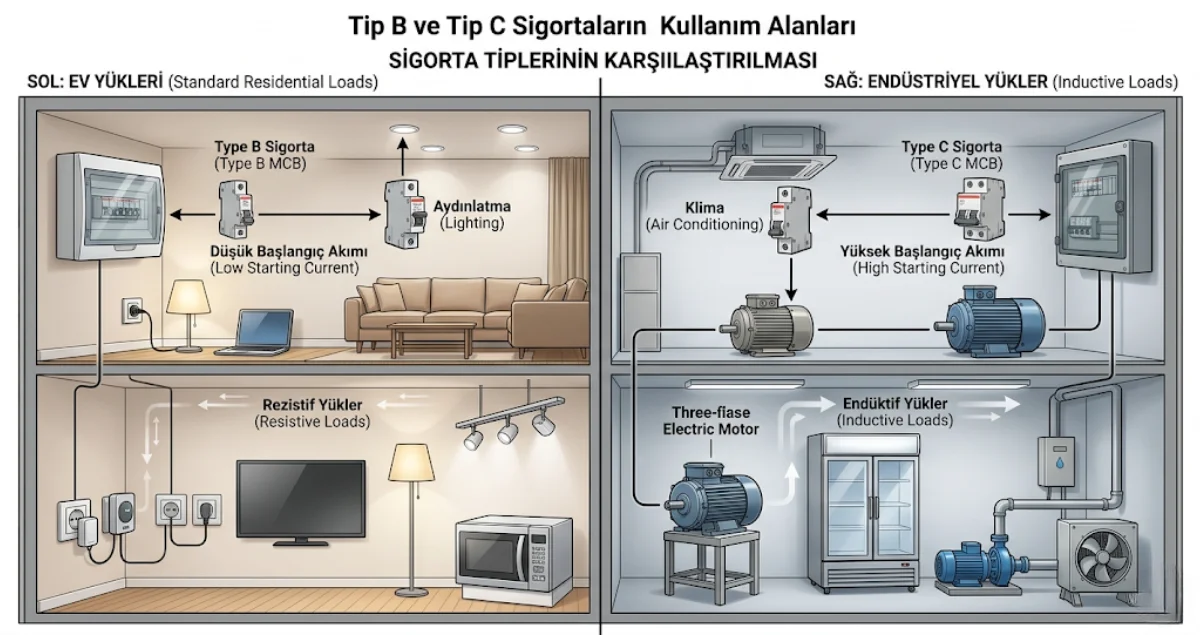

B Tipi Sigorta Nedir ve Nerede Kullanılır?
B tipi sigortalar, ani akım yükselmelerine karşı son derece hassas ve hızlı tepki veren devre kesicilerdir. Bu sigortalar, üzerlerinde yazan nominal akım değerinin 3 ile 5 katı arasında bir akım gördüklerinde manyetik korumayı devreye sokarak sistemi anında kapatırlar.
Bu hızlı tepki süresi, kalkış akımı (demeraj) oluşturmayan, yani çalışmaya başladığı ilk saniyede aşırı güç çekmeyen dirençli yüklerin bulunduğu linyeler için tasarlanmıştır. Evinizdeki aydınlatma linyeleri, elektrikli ısıtıcılar, fırınlar, ütü ve akkor flamanlı ampullerin bağlı olduğu standart priz hatları B tipi sigortalarla korunmalıdır. Eğer B tipi bir sigortaya yüksek kalkış akımı çeken büyük bir elektrik motoru bağlarsanız, motor ilk çalıştığı anda çektiği anlık yüksek akım nedeniyle sigorta bunu kısa devre zannedip atacak ve cihazın çalışmasına izin vermeyecektir. Aydınlatma ve genel priz linyelerinizdeki koruma donanımlarını standartlara uygun hale getirmek için yetkili kurumlardan pano ve sigorta hizmetleri alarak eski şalterlerinizi yeniletmelisiniz.
C Tipi Sigorta Nedir ve Nerede Kullanılır?
C tipi sigortalar, gecikmeli karakteristiğe sahip devre kesicilerdir. Bu donanımlar, nominal akımlarının 5 ile 10 katı arasında bir akım dalgalanması gördüklerinde manyetik açma yaparlar. Bu durum, onların B tipi sigortalara göre kısa süreli yüksek akımlara çok daha fazla tolerans gösterdiği anlamına gelir.
Endüktif yük adı verilen, içinde elektrik motoru, kompresör veya büyük trafolar barındıran cihazlar ilk çalışma anlarında (kalkış anında) şebekeden kendi çalışma akımlarının çok üzerinde anlık bir güç çekerler. Klimalar, buzdolapları, çamaşır makineleri, bulaşık makineleri, hidrofor pompaları ve endüstriyel makineler bu gruba girer. C tipi sigorta, cihazın bu ilk kalkış anındaki yüksek akımını tolere eder, hemen atmaz ve motorun normal çalışma devrine ulaşmasına izin verir. Eğer bu motorlu cihazların hattında B tipi şalter kullanılırsa sistem sürekli gereksiz yere kapanır. Klima veya büyük beyaz eşya kurulumlarında tesisat yetersizliği kaynaklı sorunlar yaşıyorsanız, hatlarınızı doğru sigorta tipleriyle revize etmek üzere elektrik arıza onarımı birimlerinden destek istemelisiniz.

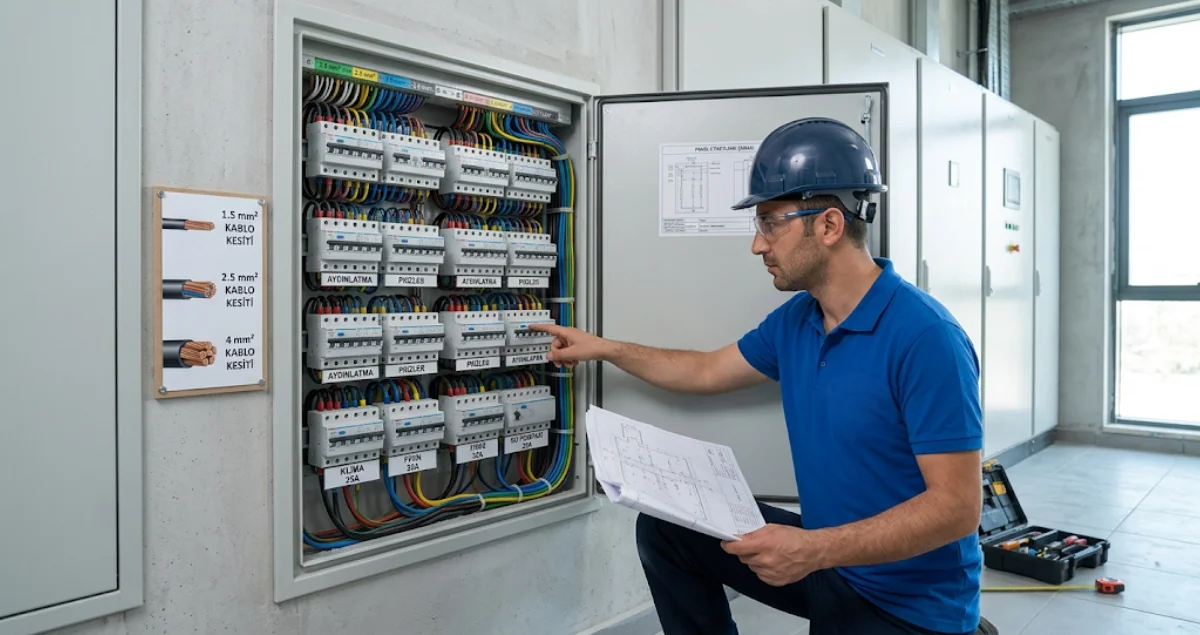

Doğru Amper Seçimi Nasıl Yapılır?
Sigortanın tipini (B veya C) cihazın motorlu olup olmaması belirlerken, sigortanın Amper değerini belirleyen yegane unsur duvardaki kablonun kalınlığıdır. Tesisatlarda yapılan en ölümcül hata, sigortanın cihazı koruduğunun zannedilmesidir. Sigorta cihazı değil, duvardan geçen elektrik kablosunu erimeye ve yanmaya karşı korur.
- Aydınlatma Hatları: 1.5 milimetrekarelik kablolarla çekilir. Bu kabloların güvenli taşıma kapasitesi düşüktür. Bu hatlara 10 Amper gücünde B tipi sigorta takılmalıdır.
- Standart Priz Hatları: 2.5 milimetrekarelik kablolarla çekilir. Televizyon, bilgisayar ve küçük ev aletleri bağlanır. Bu hatlara maksimum 16 Amper gücünde B veya C tipi (kullanılacak yüke göre) sigorta takılmalıdır.
- Yüksek Güçlü Hatlar: Fırın, klima veya elektrikli şofben gibi cihazlara panodan direkt çekilen 4 milimetrekarelik kalın kablolardır. Bu linyelere cihazın tüketim değerine göre 20, 25 veya maksimum 32 Amper gücünde B veya C tipi sigortalar bağlanır.
İnce bir kabloya yüksek amperli bir sigorta takarsanız (örneğin 1.5 mm² kabloya 25 Amper şalter), hattan aşırı akım geçtiğinde sigorta bunu normal kabul eder, atmaz ancak duvarın içindeki kablo eriyerek tüm evi yakar. Rasyonel kural çok nettir: Sigortanın kapasitesi asla kablonun akım taşıma kapasitesini aşamaz.
Sık Sorulan Sorular
Evdeki tüm sigortaları C tipi yapsam ne gibi bir sorun çıkar?
Bu çok ciddi bir tesisat hatasıdır. C tipi sigortalar aşırı akıma daha geç tepki verir. Sadece aydınlatma olan bir hattı C tipi bir sigortayla korursanız, olası bir lamba arızasında veya klemens kısa devresinde şalter anında atması gerekirken gecikme yaşar. Bu birkaç saliselik gecikme aydınlatma armatürünün patlamasına veya duydaki plastiklerin alev almasına yetecek bir ısının oluşmasına neden olur. Her linye karakterine uygun şalterle korunmalıdır.
Buzdolabı çalışırken sigorta atıyor, şalterin amperini büyütmeli miyim?
Kesinlikle hayır. Eğer buzdolabınız çalışırken şalter atıyorsa sorun şalterin Amper değerinde değil, büyük ihtimalle şalterin B tipi olmasından dolayı buzdolabı motorunun kalkış akımını kısa devre zannetmesidir. Çözüm şalteri 16 Amperden 25 Ampere çıkarmak değil, mevcut B16 şalteri söküp yerine aynı akım kapasitesine sahip ama gecikmeli tepki veren C16 şalter takmaktır.
Şalterin üzerindeki rakamlar ve harfler ne anlama geliyor?
Panonuzdaki şalterlerin üzerinde C16, B10, C25 gibi ibareler bulunur. Baştaki harf şalterin manyetik açma eğrisini yani tepki süresini (B hızlı, C yavaş) gösterir. Harfin yanındaki rakam ise şalterin termik sınırını yani taşıyabileceği maksimum sürekli akımı Amper cinsinden ifade eder. Sisteminizi analiz ederken bu iki verinin linyedeki yük ve kablo kesitiyle mutlak uyum içinde olması gerekir.
